Основные характеристики видеонаблюдения.

Видеонаблюдение в современном мире это важная составляющая
системы безопасности, которая по ценовой категории доступна
практически каждому, тем более разрешение современных камер
позволяет отчётливо различать все детали наблюдаемых объектов
и вести запись звукового сопровождения, к тому есть возможность
интегрировать комплекс видеодомофона в структуру видеонаблюдения
все эти моменты вы можете посмотреть и прослушивать используя
свой мобильный телефон, находясь в радиусе действия сотовой сети,
с помощью специальной программы удалённого доступа.

Прежде всего выделим три основных направления видеонаблюдения.

• АНАЛОГОВОЕ
• ЦИФРОВОЕ
• ГИБРИДНОЕ

Аналоговое видеонаблюдение пользуются большой популярностью, когда
необходимо установить видеоконтроль за небольшими территориями,
монтаж таких систем достаточно лёгок, оборудование можно купить за
достаточно приемлемую цену и оно вполне надёжно, как показала
практика установок за долгий период. Современные аналоговые системы
видеонаблюдения обзавелись цифровыми решениями, поэтому качество
передаваемой картинки, позволяет  на равных конкурировать с цифровыми
технологиями камер видеонаблюдения, при этом мы советуем приобретать
оборудование у известных фирм, которые периодически улучшают многие
компоненты камер и регистраторов, вся эта модернизация привела к буму
на ранке видеонаблюдения, многие собственники просто за малую сумму
купили необходимое оборудование и без полной замены старой системы,
просто делегировали новые компоненты видеонаблюдения. Однако есть
один минус в аналоговом направлении  на который рекомендуем обратить
внимание, открытый вид передаваемого сигнала с камеры, позволяющий
при необходимом оборудовании, подменить картинку на мониторе, но
для этого должны быть веские причины.

Цифровое видеонаблюдение очень быстро завоёвывает расположение
покупателей, на это есть ряд объективных причин, видеоконтроль за
обширными территориями, возможность объединить много систем в
один пункт наблюдения, также есть возможность совместить цифровое
видеонаблюдение с комплексом безопасности, для возможности технически
с помощью специальных программ, получать и анализировать данные, для
дальнейших автоматических действий по заданному алгоритму, при этом
все данные от камеры передаются в зашифрованном виде, это решение
существенно поднимающим безопасность всей информации.

Виды форматов видеонаблюдения.

Прежде всего следует выделить три категории видеонаблюдения, это
аналоговое, цифровое и ip, первое вообще оставим без внимания,
так как это устаревший формат, на его базе разработали новый
открытый AHD стандарт, в котором можно выделить три подгруппы.

AHD-L по своим характеристикам в количестве пикселей имеет значение
до 968*576, что явно недостаточно для качественного изображения,
использовался на заре ввода этого формата, значит его сейчас вообще
не будем рассматривать.

AHD-M конечно лучше по этому показателю и значение пикселей 1200*720
позволяет в полной мере насладится качеством, цветностью, детализацией
картинки на мониторе, к тому же в связи с поставленной задачью, можно
подобрать варианты оборудования как по функционалу, так и ценовому
сегменту, отвечающего запросам большинства потребителей.

AHD-H подключение, это самое востребованное предложение на рынке,
количество пикселей 1920 на 1080 точек, соответствующие разрешению Full HD
качеству, так называемые 2х МП камеры, но это не предел, существуют более
высококачественные камеры до 5 МП, с разрешением UHD или 4К. Конечно
эти технологии существенно увеличили возможности камер, прилично
поднялось качество передаваемой картинки, повысилась контрастность и
цветопередачу, позволяя рассматривать мелкие нюансы в изображении.
Данный формат подключения видеонаблюдения можно рассматривать в схемах
с малым количеством камер и вполне подойдут для контроля за относительно
небольшими объектами, например домашний комплекс видеонаблюдения,
придомовая территория или компактный магазин, загородный дом и тд.

Плюсы видеонаблюдения.

После установки комплекта аналогового видеонаблюдения, вы получите
следующие возможности: наблюдать за территорией с помощью облачного
сервиса используя бесплатную программу, для этого достаточно купить
смартфон, планшет и подключить интернет, в случае нестандартной ситуации,
вы получите предупреждающий сигнал на ваш гаджет и сможете оперативно
принять соответствующие меры, но при подключении наблюдения следует
учитывать правовые нормы установки видеонаблюдения предусмотренные
законодательством, прежде всего зона фиксации картинки камер не должна
захватывать чужую частную собственность, при этом необходимо предупредить
соответствующими табличками о установленном видеонаблюдении и получить
одобрение соседей на проведение монтажа камер для видеонаблюдения.

ОБЛАСТЬ ПРИМЕНЕНИЯ ВИДЕОНАБЛЮДЕНИЯ.

Направление целей установки современных систем видеонаблюдения
можно определить по плану задач для данного комплекта и можно
классифицировать по следующим групам.

• Личное
• Общественное
• Охранное
• Скрытое

Личное видеонаблюдение, применяют в домах, квартирах, дачах и все
компоненты системы ориентированы в основном на постоянное наблюдение
за определённой территорией, фиксацией происходящего на информационный
накопитель и в случае опасности, подать определённый сигнал на гаджет
пользователя, в данном варианте применяют оборудование средней ценовой
категории, которое в полной мере удовлетворяет потребности и желания
среднестатистического пользователя.

Общественное видеонаблюдение устанавливают в местах массового скопления
людей, для контроля соблюдения законов, предотвращения нарушения
общественного порядка, в этом случае применяют более сложные
системы видеонаблюдения.

Охранное видеонаблюдение устанавливают на объектах, где необходимо
вести контроль за охраной периметра, предотвращения различных
опасных ситуаций, контроля за посетителями, учёта работы сотрудников.

Камера видеонаблюдения.

Камера — это высокотехнологическое устройство, преобразующее картинку
попадающую  на объектив, в световой поток и передаёт его на матрицу,
работающую  CCD или CMOS принципе, которая преобразуя сигнал в
цифровой вид, применяя технологию ACS позволяющую значительно снизить
сторонние помехи, на процесор анализа и обработки изображения ISP,
далее встроенный чип разделяет сигнал на два потока, в которых на разных
каналах обрабатывается цветовая и контрактная, чёткостная, яркостная часть
видеосигнала, это решение значительно сократило все неровности в плане
цветопередачи и позволило применить алгоритм надёжного шумоподавления с
опцией wdr, эти решения значительно повысили качество изображения при
разной степени освещённости, для работы камеры необходимо какое то
количество света, при котором можно будет получить качественное
изображение,поэтому следует учитывать важный параметр чувствительность
камер видеонаблюдения, которая измеряется в люксах и должна 0,01 люкс,
этот параметр обеспечить отличное изображение в любое время суток и
регулируется автоматически от условий освещения.

Далее обработанный процесором цифровой сигнал, попадает на
преобразователь, где он переформатируется в аналоговый и по
коаксиальному кабелю передаётся на расстояние до 500 метров без
потере в качестве изображения.
Ещё одна важная функция в конструкции камер применение специального
инфракрасного фильтра ICR для предотвращения воздействия инфракрасных
лучей на качество приёма картинки, они могут нарушить цветопередачу,
понизить контрастность или замылить изображение, в тёмное время суток,
фильтр автоматически убирается для корректной работы камеры встроенной
инфракрасной подсветкой, которая встраивается в структуру камеры и служит
для освещения территории в инфокрасном диапазоне на расстояние до 15
метров, переключение режимов день — ночь происходит автоматически
и зависит от условий природной или искусственной освещённости.

При выборе камеры особое внимание обращаем на разрешение матрицы оно
должно находится в пределах  500 ТВЛ, важную роль играет чувствительность,
чем она выше тем более чётким будет изображение когда освещённость будет
низкая, так же рассмотрим отношение шум — сигнал,  этот параметр определяет
количество помех на экране, при 30 дб и ниже снег покроет весь экран, 40 дб
произведёт отдельные точки, от 50 дб изображение будет без дополнительных
сторонних включений.
Уровень защиты уличной камеры следует выбрать ip 66-67 класса, такие
устройства, фунциклируют при температурах от -20 до 40 градусов цельсия и
допустимой максимальная  влажности 80 процентов.

Технические характеристики видеокамер.

Камеры видеонаблюдения классифицируются по месту установки, бывают
для внутреннего и наружного использования, в первом варианте камеры
меньше по размерам, так как они лишены достаточно сложной по объему
защиты от погодных условий, обычно стараются применять камеры с широким
углом захвата картинки, для контроля больших площадей, но некоторых местах,
коридоры, лестничные пролёты,  наоборот необходим более узкий и дальний
сектор обзора.
Другое дело с камерами наружного применения, которые имеют более сложную
конструкцию, например укомплектованы влаго-пыле защищённом кожухом,
в местах открытого доступа применяют и антивандальную конструкцию,
корпуса камеры изготовлены из качественного пластика или металла, эти
материалы способны долгое время выдерживать различные погодные условия,
при этом в конструкции камеры должны присутствовать технические решения
по поддержанию комфортного температурного режима в работе камеры, это
достигается установкой вентилятора и нагревательных элементов, данная
система управляется встроенным контролёром и термодатчиками,

В камерах предусмотрена установка микрофона для акустического контроля
объекта, также применяется специальный датчик, подающий сигнал при
попытки заклеить объектив или испортить камеру, есть модели в которые
интегрированы омыватели и очистители объектива, защитные кожухи
обычно маркируются буквами IP с двумя цифрами, которые сигнализируют
о уровни защиты камеры от влаги и инородных объектов, ещё важным
параметром является наличие инфракрасной подсветки, которая
встраивается в большинство моделей камер и позволяет вести наблюдение
в тёмное время суток, при этом режим работы камеры переводится в
монохромный, чёрно — белый режим, для контрастности изображения,
встроенная инфракрасная  подсветка стреляет до 17 метров, но если
необходимо наблюдать большие территории и её дальности не хватает,
применяют дополнительные ИК проекторы.

Формы камер видеонаблюдения.

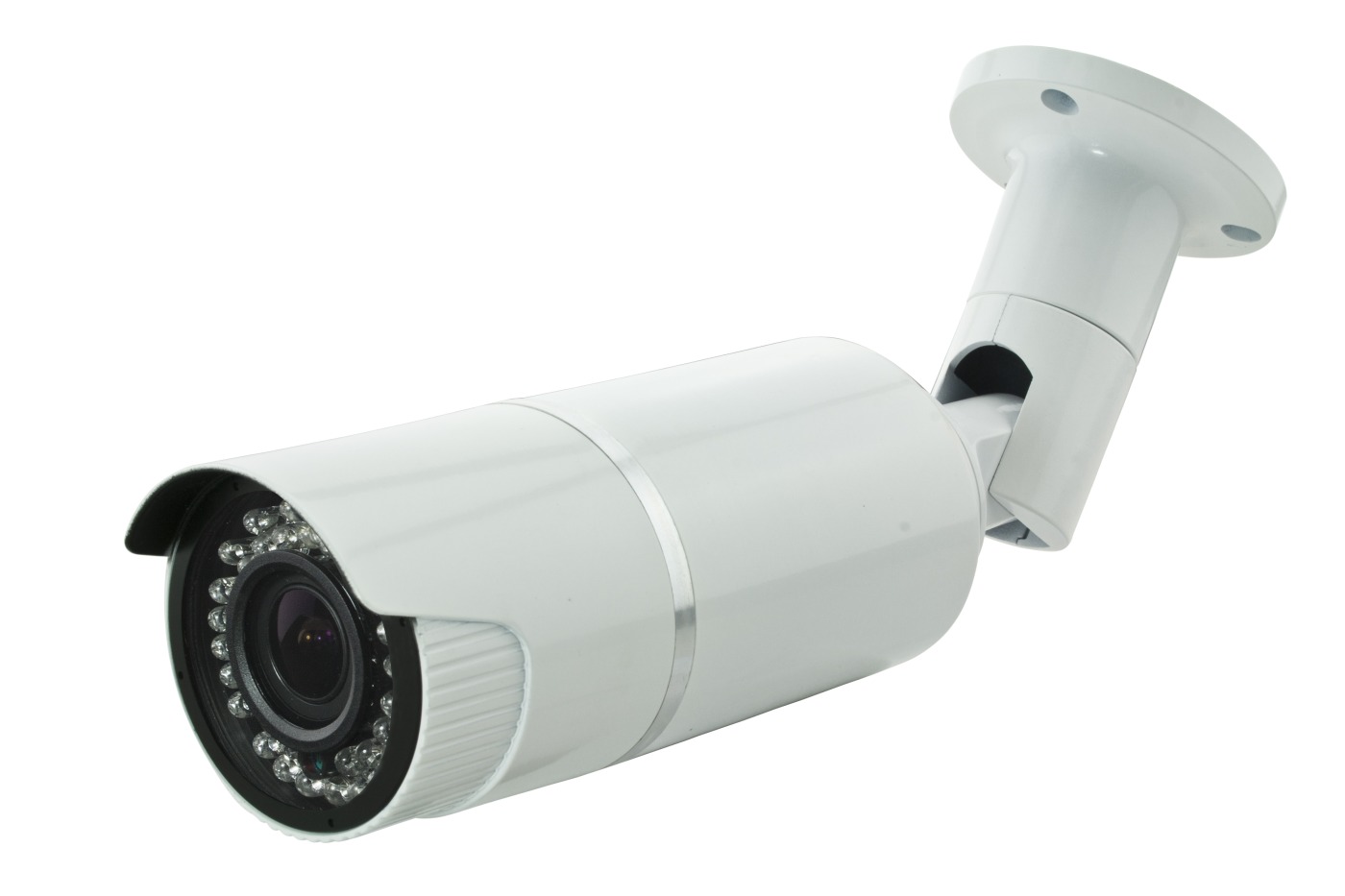

• Цилиндрические
• Купольные
• Поворотные
• Скрытые

Купольные камеры.

Купольные камеры популярны в сфере видеонаблюдения, безусловно
подкупает их дизайн и малый размер, монтируются они исключительно
на горизонтальную поверхность, предпочтительно приобретать камеры
известных фирм, у более низко качественных аналогов полусфера,
являющая защитным элементом электронной составляющей может быть
изготовлена из из некачественных материалов, содержащих разные
дефекты: трещины, пузырьки воздуха или сам материал полусферы
искажает изображение, известные производители добавляют антибликовое
покрытие и используют технологию для отталкивания пыли от купола.

Аппаратная начинка камер видеонаблюдения монтируется в специальный
корпус, классифицирующуюся на купольные которые обычно устанавливают
внутри помещений,пластик не предназначен для работы в условиях улицы, они
достаточно компактны, хорошо вписываются в интерьер, стекло камер обычно
затемнено, что затрудняет определить радиус пространства наблюдения,
естественно бывают и наружные камеры подобного типа, которые защищены
надёжным корпусом, выдерживающим сложные погодные условия, есть ещё
момент на который следует обратить внимание, это угол обзора, который может
составлять 10-20 градусов так называемые длиннофокусные камеры, для
наблюдения в узком секторе дальних объектов и практически до 130 для
широкоугольных, которые захватывают большой сектор наблюдения, но для
домашнего применения достаточно пользоваться универсальными с углом
захвата 60-90 градусов.

Ещё можно выделить один тип купольных камер это поворотные, в структуру
камеры интегрирован механизм, позволяющий перемещать объектив камеры в
разных плоскостях захватывая больший объем контролированного пространств
стандартные поворотные камеры двигают объектив на 60-100 градусов в
секунду, если производитель встроил систему «speed dome» скорость до 400
градусов. Высокоскоростные камеры это современные технологические
устройства позволяющие быстро менять угол наблюдения,также может быть
встроен объектив с переменным фокусным расстоянием и системой
фильтрации от случайной засветки объектива, добавляется функция
электронного цифрового зума, датчик движения для включения камеры
в момент перемещения объектов в зоне контроля работой поворотный
камер может управлять оператор или компьютер с помощью  программы.

Объективы камер видеонаблюдения.

Важная конструкционная часть камер видеонаблюдения это объективы
которые бывают широкоугольными, обозревающие большую площадь
по ширине, объекты на краю радиуса наблюдения будут немного размыты,
длиннофокусные, наоборот позволяют при более суженной площади
наблюдения, отлично рассмотреть дальние объекты, нормальные которые
которые прекрасно передают картинку на средней территории, всё это
обусловлено конструкцией и расстояния объектива от защитного стекла
чем далее в глубину камеры встроен объектив, тем меньше угол обзора,
но увеличивается расстояние до наблюдаемого объекта.

К примеру при фокусном расстоянии 2,5 мм угол обзора равен 120 градусам,
что позволяет различить мелкие детали на расстоянии 2 метра, если увеличить
до 4 мм то получим 65 градусов и расстояние определения элементов возрастёт
до 4 метров, 10 мм приведут к значению 35 градусов при дальности 10 метров,
оптимальным условием для домашнего применения можно считать фокусное
расстояние 3,4-3,6, будет соответствовать 90 углу обзора.

• Цифровой — для работы с новым AHD форматом.
• Сетевой — поддержка ip камер.
• Универсальный — любой из двух видов.

Соответственно, первый вариант видеорегистратора принимает сигнал
от аналоговых камер нового образца, преобразует в цифровой формат
второй работает исключительно с системами ip параметра,  в конструкцию
третьего входил алгоритм для одновременного приёма  двух направлений
систем видеонаблюдения.

Назначение видеорегистраторов.

Практически все видеорегистраторы должны
производить основные базовые функции.

• Перевод видеосигнала с камер в специальный
  формат его последующие сжатие и запись.
• Запись аудиосигнала с внешних микрофонов
• Соединение с сервисом через интернет разъем
• Поддержка датчиков движения
• Передача на гаджет пользователя тревожный сигнал
• Трансляция изображения с камер на монитор

При этом необходимо приобретать модель видеорегистратора подходящего
именно для конкретного объекта,  число выходов под микрофоны может
быть различным, у топовых моделей равняется количеству камер, у более
бюджетных вариантов может быт намного меньше, да наличие разъемов для
подключения тревожных датчиков также бывает неоднозначным.

Основные функции видеорегистраторов.

Для систем видеонаблюдения советуем выбирать
с определенными техническими характеристиками
необходимо обратить внимание на следующие данные

• Количество подключаемых камер
• Сколько выходов под микрофоны
• Выходы для тревожных датчиков
• Выход видео с определённым разрешением
• Скорость записи изображения
• Формат кодировки сигнала

Видеорегистраторы могут комплектоваться различными входами для
подключения видиокамер, значение может быть от 4 до 32, количество
входных каналов для аудио тоже  различное. Качество изображения, важная
характеристика, определяется скоростью записи и измеряется в количестве
кадров сделанных в секунду, у современных, топовых моделях этот параметр
составляет 25 к/сек, что равняется записи в режиме онлайн, если кадров
меньше то изображение в реальном просмотре может зависать, вывод
скорость записи определяет качество выдаваемой картинки, но всё это
занемает больше места на жёстком диске.

В инструкции указываются режимы работы видеорегистратора при
различных видах качества записываемого и транслируемого изображения.

• D1 — 4 CIF — максимальное качество изображения
• DCIF — качество немного снижено
• HALFD1 — 2CIF — самые сбалансированные установки
• CIF — качество изображения на низком уровне

Режимы работы видеорегистратора.

• Постоянная запись видео и звуковых каналов
• Запись по определённому расписанию
• В момент срабатывания датчиков

В комплект поставки видеорегистратора жёсткий диск не входит,
он выбирается исходя из целей видеонаблюдения, для увеличения
количества записываемой информации применяют компрессию
сигналов по алгоритму MPEG 4, который активно применялся в системах
предыдущего образца, в новых стандартах, в связи с увеличением качества
изображения, применяют новый формат H.264. Это решение обеспечило
на малом размере диска, вместить просто огромное количество информации.

Гибридные и IP видеорегистраторы.

Видеорегистратор данного вида следует выбирать по определённым
характеристикам и они должны быть следующие :

• Поддержка большого количества камер
• Специальные форматы записи
• Скорость записи файлов
• Поддержка определённого разрешения
• Количество встраиваемых жёстких дисков
• Режим аудио-видео записи
• Количество каналов воспроизведения
• Подключение через сетевые протоколы
• Программа по защите файлов от стирания
• Встроенное решение по защиты файлов от взлома
• Наличие дополнительных функций

IP — видеорегистраторы позволяют подключить определённое количество
видеокамер, например при разрешении 2.0 Мп, максимально можно
воспользоваться просмотром и записью с 24 камер, при увеличении до
3.0 Мп камер становится 16, если поднимем до 5 Мп останется 8 камер.
Число просмотров на экране монитора, может не совпадать с количеством
каналов для записи, обычно пишется со всех камер, воспроизведение на
экране с некоторых специально выбранных пользователем..
В системах IP наблюдения входы количества камер совпадает с числом
аудио потока и звук сжимается в формат G711A и проходит по проводу,
что и видео данные по проводу витая пара. Также поддерживается
подключения датчиков охранного направления и выходы для подачи
тревожного сигнала через сирены. В конструкции предусмотрена
возможность управлять камерами в разных плоскостях с помощью
системы PTZ — дистанционного управления, также следует отметить
встроенную функцию POE, для подачи питания на видеокамеры,
Протоколы по которым производится передача данных в настоящие
время стандартизированы, практически все производители используют
основные ONVIF и PSIA  форматы, это позволило использовать компоненты
разных фирм для объединения в общую сеть, просто необходимо при выборе
оборудования ориентироваться на эти два обозначенных формата для вывода
картинки на монитор применяют VGA или HDMI кабели соединения.
